Кабель АВБбШвнгд

1. Призначення кабеля АВБбШвнгд силового



 Кабель АВБбШвнгд силовий алюмінієвий броньований призначений для передачі електричної енергії напругою до 660 и 1000 вольт в стаціонарному положенні від джерела до споживача.



2. Разшифровка маркування



А Алюмінієва жила
В Ізоляція з ПВХ пластикату
Б Оболонка з ПВХ пластикату
б Без подушки під бронею
Шв Випресованный ПВХ шланг
нг Ізоляція не підтримує горіння
д Низьке димо-, газовиділення при горінні

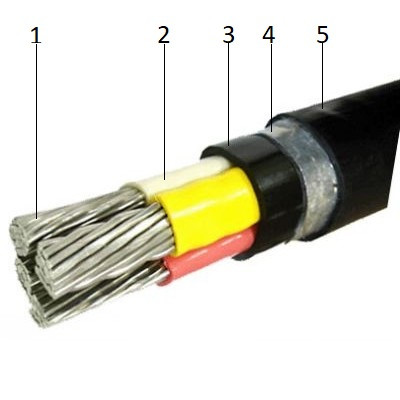

3. Конструкція кабеля



1 - алюминієваа токопровідна жила (від 1 до 5 штук, перерізом від 2,5 до 800 мм2, монолітна чи багатодротова, секторна або кругла)

2 -  ізоляція з полівінілхлоридного пластикату (ПВХ)

3 -  оболонка з полівінілхлоридного пластикату (ПВХ)

4 - броня зі стальних оцинкованних стрічок

5 - захистний шланг із ПВХ пластика







4. Технічні характеристики кабеля



Номінальна напруга: до 660 і 1000 В, в залежності від виконання

Номінальна частота: 50 Гц



5. Умови експлуатації



Температура навколишнього середовища: від -50°С до 50°С

Відносна вологість: 98% (при температурі навколишнього середовища до 35°C)

Термін служби: 30 років



6. Типорозміри кабеля АВБбШвнгд



1 жила 2 жилы 3 жилы 3+1 жила 4 жилы 5 жил
1х2,5 2х2,5 3х2,5 - 4х2,5 5х2,5
1х4 2х4 3х4 3х4+1х2,5 4х4 5х4
1х6 2х6 3х6 3х6+1х2,5; +1х4 4х6 5х6
1х10 2х10 3х10 3х10+1х4; +1х6 4х10 5х10
1х16 2х16 3х16 3х16+1х4; +1х6; +1х10 4х16 5х16
1х25 2х25 3х25 3х25+1х6; +1х10; +1х16 4х25 5х25
1х35 2х35 3х35 3х35+1х10; +1х16; +1х25 4х35 5х35
1х50 2х50 3х50 3х50+1х16; +1х25; +1х35 4х50 5х50
1х70 2х70 3х70 3х70+1х25; +1х35; +1х50 4х70 5х70
1х95 2х95 3х95 3х95+1х35; +1х50; +1х70 4х95 5х95
1х120 2х120 3х120 3х120+1х35; +1х50; +1х70; +1х95 4х120 5х120
1х150 2х150 3х150 3х150+1х50; +1х70; +1х95; +1х120 4х150 5х150
1х185 2х185 3х185 3х185+1х70; +1х95; +1х120; +1х150 4х185 5х185
1х240 2х240 3х240 3х240+1х95; +1х120; +1х150; +1х185 4х240 5х240
1х300 - - - - -
1х400 - - - - -
1х800
