Провід МГШВ

1. Призначення проводу МГШВ

    Провід МГШВ  призначений для монтажу між та всередині блоків різної радіоелектронної апаратури і приборів на номінальну напругу до 600 В змінного струму частотою до 10000 Гц и до 1400 В постійного струму.



2. Розшифровка маркування

М монтажний провід
Г провід гнучкий
Ш жила покрита шовковими або поліефірними нитками
В ізоляція з полівінілхлоридного пластикату







в виде галереив виде списка

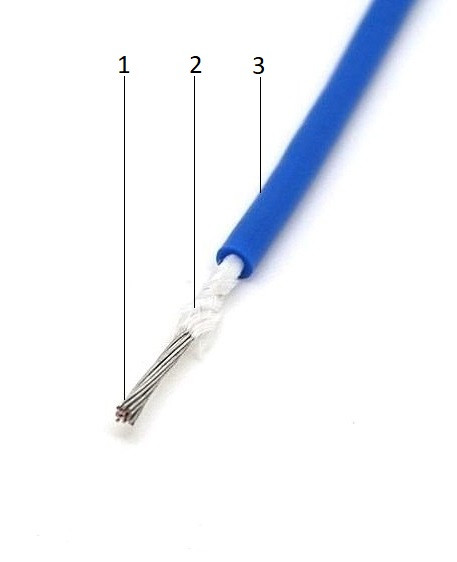

3. Елементи конструкції проводу МГШВ





1 - Лудженна мідна жила

2 - поліефірна або шовкова нитка

3 -  оболочка з полівінілхлоридного пластиката.

4. Характеристики проводу МГШВ

Номінальна напруга: 660 В для змінного и 1400 В для постійного струму

Номинальна частота: 10 кГц

Виготовленний згідно: ТУ 16-505.437-82



5. Умови експлуатації

Температура навколишнього середовища: від -50°С до 70°С

Відносна вологість: 98% (при температурі навколишнього середовища до 35°C)

Термін служби: 30 років

Стійкий до: статичної та динамічної пилюки, бензину, мінерального масла, сонячного проміння, соляному туману.



6. Типоразміри (відповідно до ТУ 16-505.437-82)

Типорозмір

Максимальний зовнішній діаметр, мм

Масса, кг/км

Конструкція жили

1х0,12

1,3

2,3

7х0,15

1х0,14

1,4

2,5

8х0,15

1х0,2

1,6

3,9

7х0,2

1х0,35

1,9

5,9

19х0,15

1х0,5

2,2

7,9

18х0,2

1х0,75

2,5

11,4

24х0,2

1х1

2,8

14,1

19х0,26

1х1,5

3

19,8

19х0,32

1х2,5

3,6

33

19х0,47
